睿智ZigBee组态平台

　　概述：

　　在各种自动化现场需要大量的数据采集，这些需要采集的点所安装的仪表或传感器大多数比较分散，如化工、自动化车间、污水处理、电厂、冶炼车间、整套非标生产线。这些场合的特点是采集点多、采集点分散、采集点与采集点之间距离较远、监控主机与采集点之间距离较远，且现场环境恶劣。这种环境下采用传统布线距离较远、分散、不安全、故障率高、布线成本高、占用车间面积大、维护不方便、更换成本高。根据这种现场环境和需求，我公司推出一整套自动化数据采集及其控制方案，并在某大型化工企业做多个车间、多个工艺的数据采集及其控制，每个车间的采集点和控制点在200个左右，在改造后单个车间节约布线费用10万左右，并且单个模块的费用低于改造之前的费用；客户之前采用传统的解决方案，不仅对环境要求高，而且花费大量精力和财力在车间布线，也给后期维护造成了麻烦。我公司的“ZigBee无线自动化组网监控系统”采用耐恶劣环境的硬件技术和公司自主研发的组态软件及加装自主研发的“I/O总线服务器”进行数据采集和控制，硬件方面经过特殊防护处理耐空气中的酸碱和水蒸气等，干扰方面也经过各种现场的测试，组态软件拥有友好的人机界面，生产技术人员配置方便，也可以连接第三方设备，比如数据采集模块、PLC等方便现场设备控制，此系统可以用与最终用户的现场也可以为系统集成商提供方便。

　　Zigbee协议

　　ZigBee是一种短距离、低速率的无线网络技术，主要用于近距离无线连接。

　　ZigBee是一个由可多到65000个无线网络节点组成的无线网络平台，十分类似移动通信的CDMA网或GSM网，每一个Zigbee节点类似移动网络的一个基站，在整个网络范围内，它们之间可以进行相互通信。

　　每个网络节点间的距离，可以从标准的75米到扩展后的几百米，甚至几公里。

　　传感器与配套设备

　　传感器

　　每个传感器安装在一个ZigBee节点上，实现与网关的通信。

　　传感器与ZigBee节点可通过电池或者USB接口供电。

　　可提供的传感器包括但不限于：红外人体感应、温湿度、光敏、照度、水浸、烟感、接近、PM2.5、火焰、噪音、二氧化碳、超声波、变频器频率、工业机器人状态信号等常见开关量和模拟量信号。

　　配套设备

　　继电器是最主要的执行机构，是用小电流去控制大电流的运作的一种自动开关。

　　模拟量信号输出是控制过程执行元件的主要方式。

　　配套设备包括：LED灯光、声音报警器、摄像头、显示器、电机、水泵、加热棒、风扇、机床加工中心、工业机器人、变频器频率、PLC、仪表、电磁阀、流量阀等。

　　物联网的全过程体验

　　采集：ZigBee节点采集来自传感器的状态数据。

　　传输：物联网网关收集来自所管辖ZigBee节点的传感器数据，并转发到工业物联网感知平台以及物联网云服务平台。

　　存储：物联网云服务平台通过实时数据库或者大数据平台存储来自传感器的数据历史。

　　显示：物联网云服务平台内嵌的ChinPMC场景编辑工具支持用户自定义所设计的场景并发布到WEB服务器，供大家了解传感器感知到的场景状态。

　　控制：用户通过场景中定义的按钮或者逻辑实现对执行机构的控制。

　　云服务：本地平台只支持用户通过局域网访问场景，而云服务平台支持用户通过互联网访问场景。

　　采集：传感器数据

　　传感器：是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出。

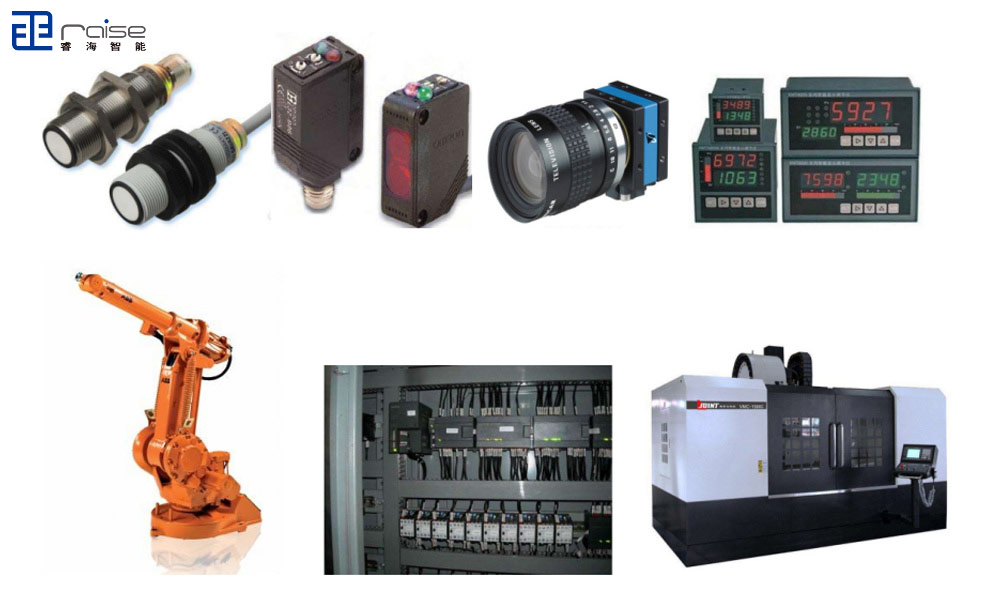

　　自动化工厂设备：包括工业仪表、加工中心、工业机械手、自动控制柜、工业相机等，这些现场设备的数字量和模拟量接口均可接在ZigBee的采集模块上进行采集监控

　　Zigbee I/O模块可连接的设备

　　传输：协议的转换

　　采集工厂自动化设备上的开关、传感器、仪表、各种智能设备控制器的I/0，将其电信号转换为数字信号。

　　例如：工业机器人是否在工作、机床加工的产量、电机的运转频率、环境温湿度等。

　　将数据通过ZigBee协议传送到物联网网关，网关通过TCP/IP协议在局域网或者互联网上传数据到物联网云服务平台。

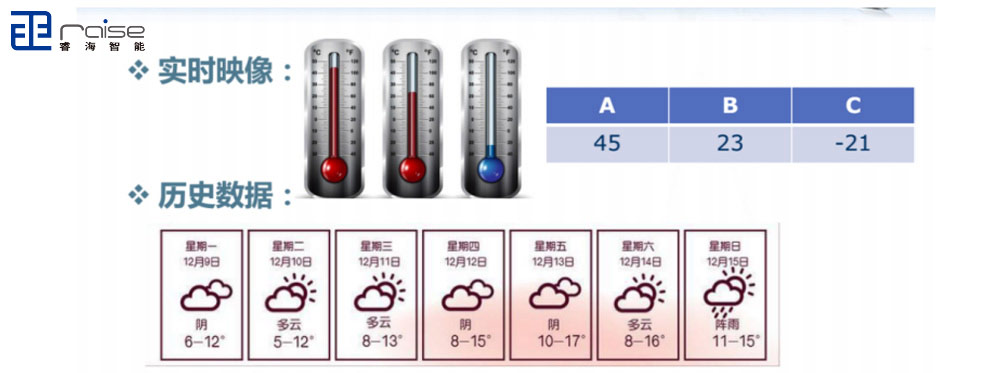

　　存储：数据的映像

　　天气观测

　　显示：数据的再现

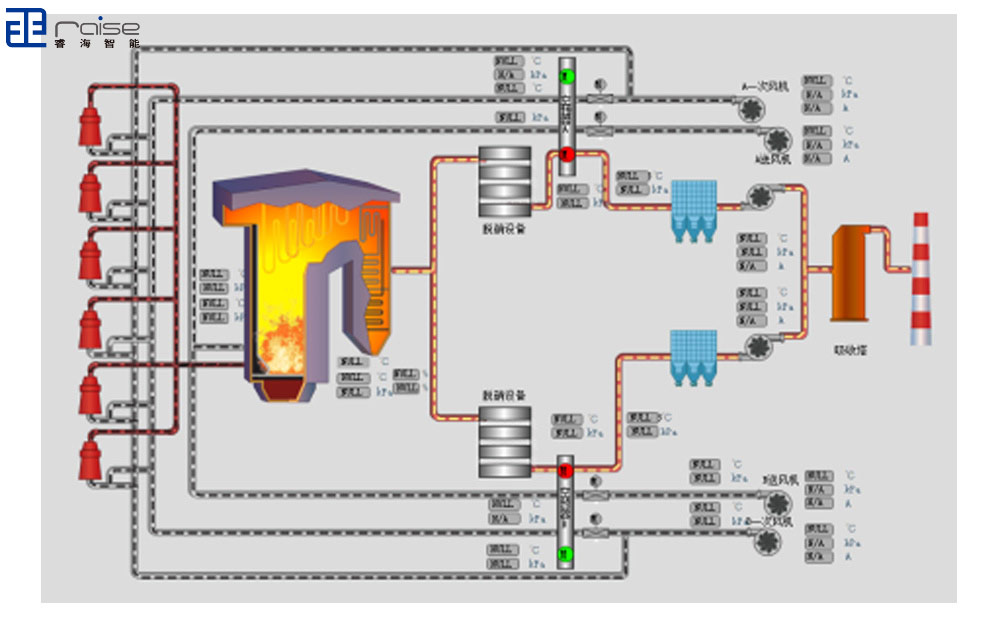

　　电厂监控

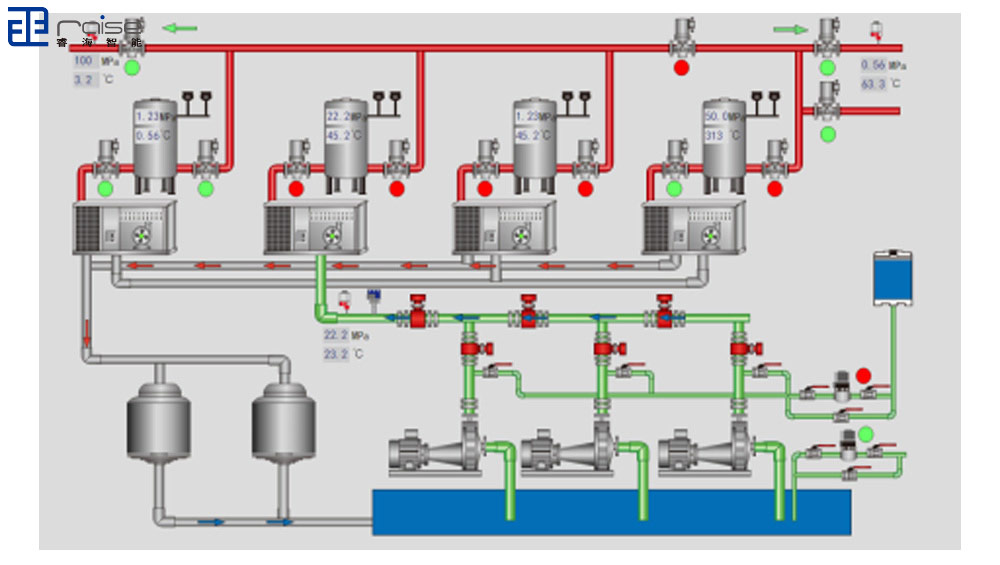

　　车间过程监控

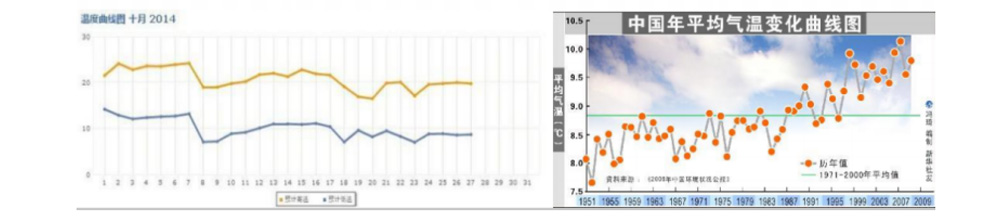

　　天气状态

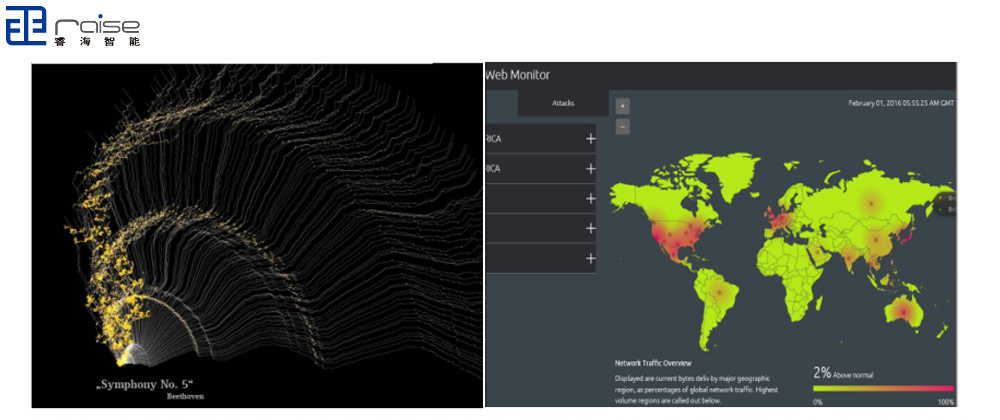

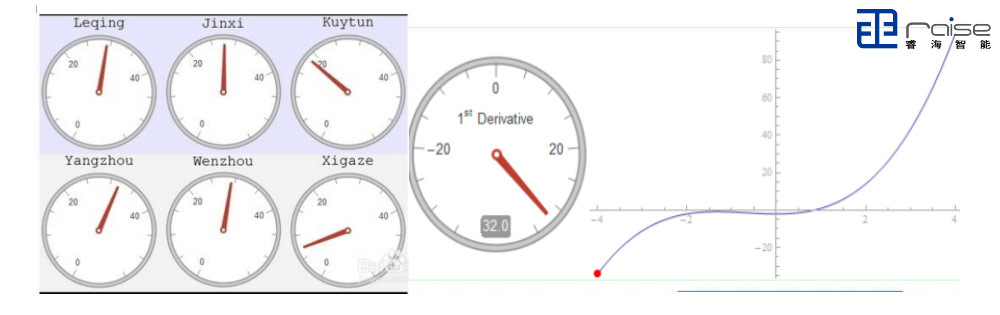

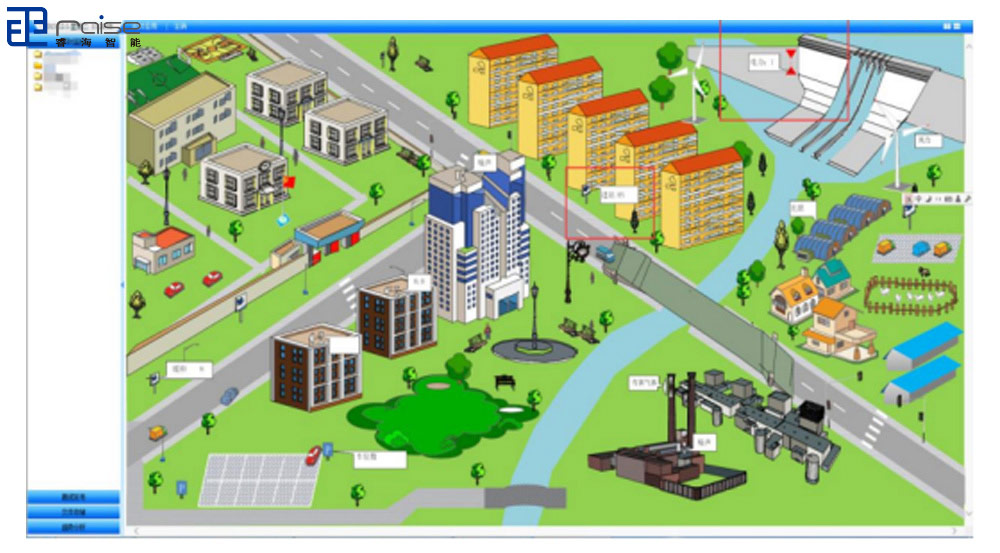

　　数据可视化

　　控制：执行用户的指令

　　手动：按下手动按钮强制控制现场状态

　　自动：通过分析现场采集的数据进行分析，自动控制现场的设备

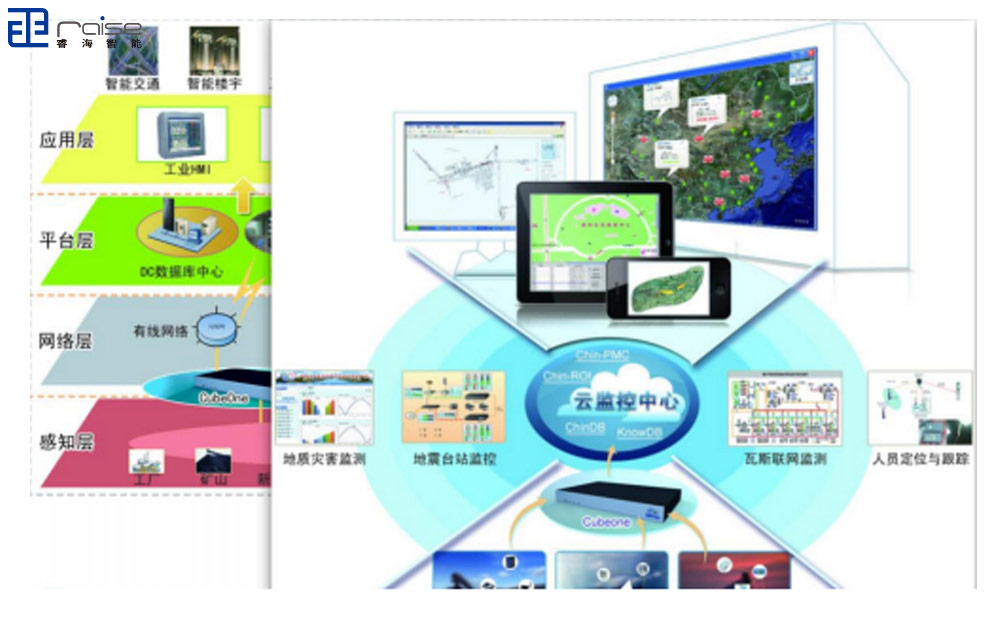

　　云服务

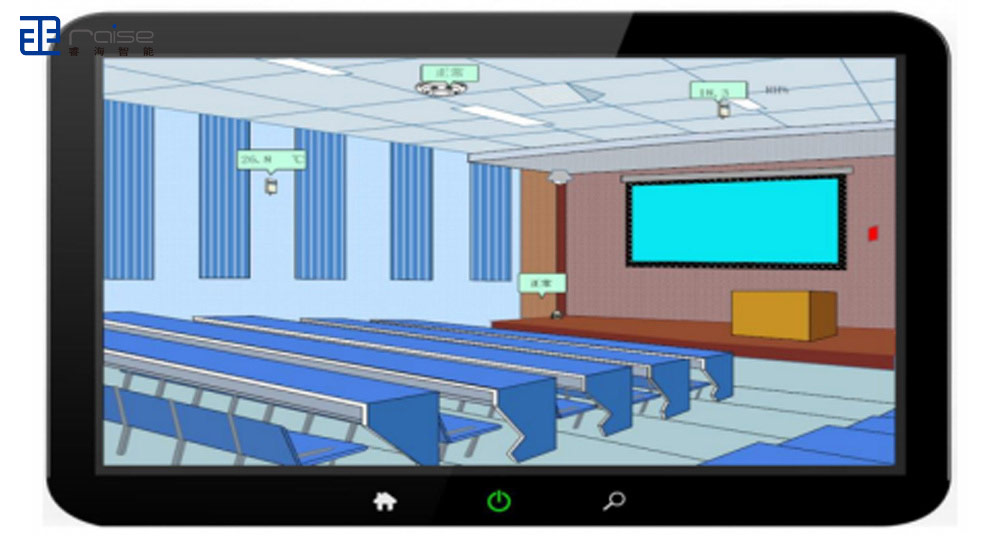

　　平板电脑监控

　　浏览器监控

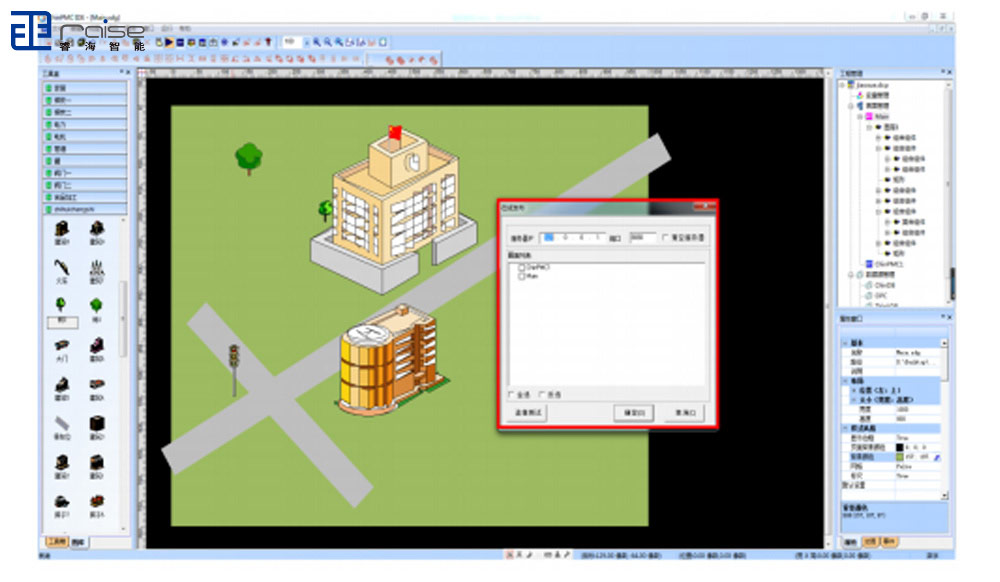

　　场景配置工具

　　场景发布

　　配置好的场景可以发布到本地平台

　　也可以发布到云平台

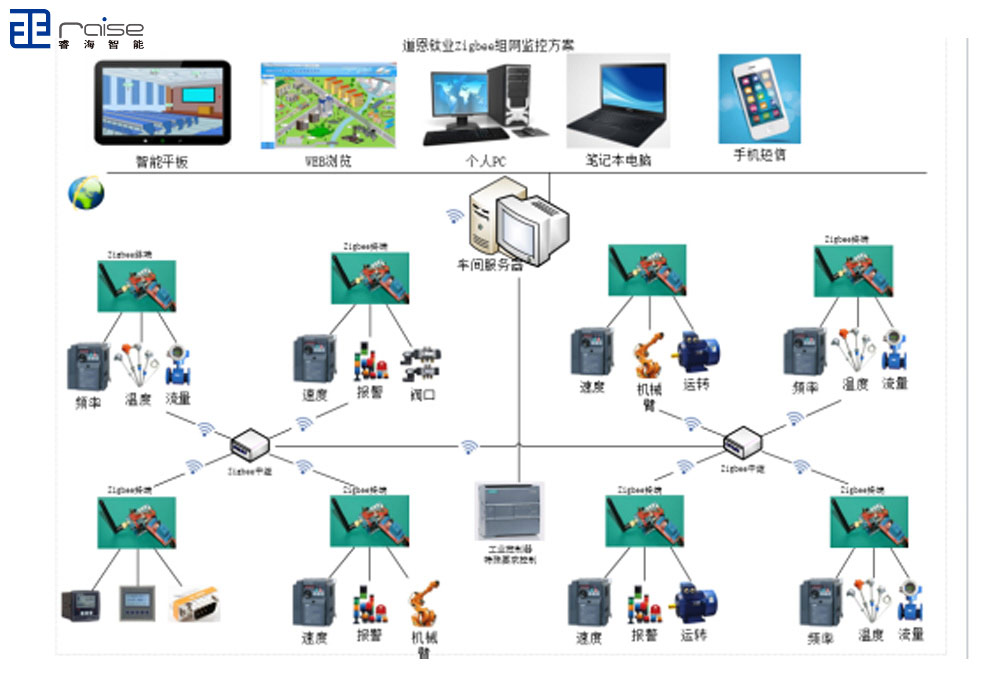

　　现场应用

　　ZigBee硬件组网配合我公司组态软件的农业及其工业的现场应用
